清砂难、成品率低？SKP-K3型硅溶胶为精密铸造提供新思路

铸件清砂难、损伤风险高？精密铸造中这一长期难题如何破解？

惠尔特SKP-K3型背层高溃散性硅溶胶给出新方案。采用聚合物包裹+造孔技术，在保证制壳强度的基础上，使型壳残留强度降低40%，有效提升清砂效率，降低铸件损伤风险。

残留强度不“退让”，复杂内腔清砂如何破局？

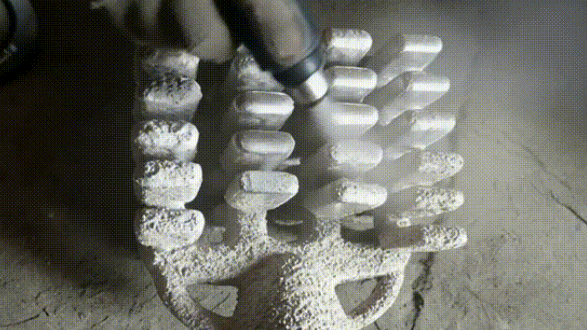

在精密铸造中，内腔复杂、带有深孔或曲折窄流道的铸件，其清砂环节往往是常见的“卡脖子”工序。型壳焙烧后若残留强度过高，通常需要依靠高频振动、反复敲击等方式进行清理，不仅增加生产工时，也可能因过度冲击造成铸件内壁损伤，甚至诱发微裂纹，影响铸件质量与成品率。

因此，在保证制壳强度的前提下降低型壳焙烧后的残留强度，是提升复杂铸件清砂效率的关键所在。

基于这一痛点，惠尔特科技开发了SKP-K3型背层高溃散性硅溶胶。产品采用自主研发的聚合物包裹+造孔技术，使型壳焙烧后残留强度更低、更易破碎脱落，从而提升清砂效率，减少铸件损伤。

SKP-K3型硅溶胶的三大核心优势
优势一：残留强度降40%，清砂更高效

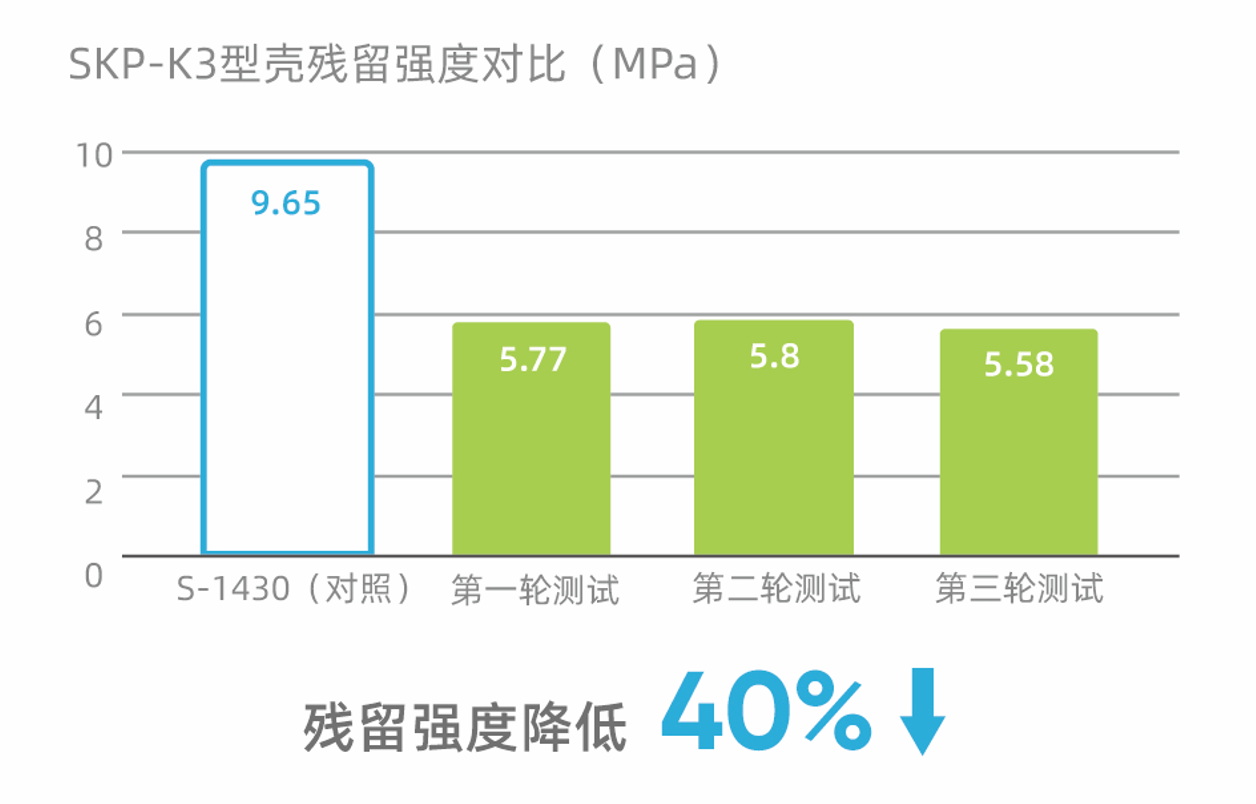

实验室平行测试显示，SKP-K3型壳平均残留强度为5.77 MPa，较常规S-1430的9.65 MPa降低约40%。焙烧后的型壳更易破碎脱落，显著减少清砂过程中的敲击与振动频次——尤其对于内腔复杂的铸件，清砂效率提升更为明显。

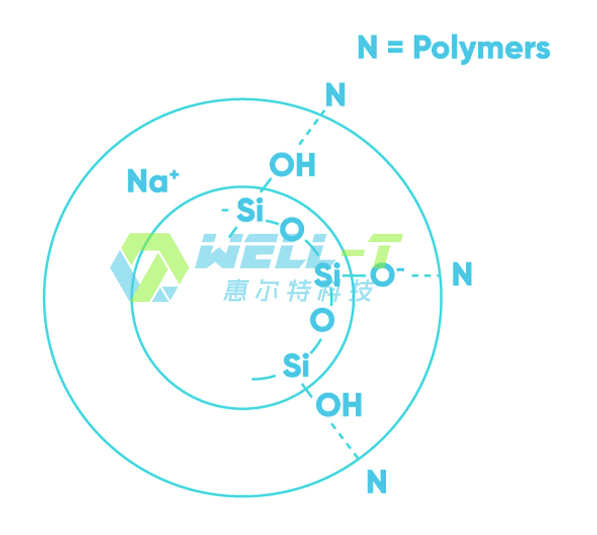

这一性能提升主要得益于SKP-K3独特的聚合物包裹与造孔技术。其中，聚合物组分在焙烧过程中发生分解并形成均匀微孔结构，削弱型壳内部结合强度，降低焙烧后型壳的整体残留强度；同时，优化后的孔隙结构有助于裂纹扩展，使型壳更容易破碎、脱落。

湿强度不妥协，浇注不开裂

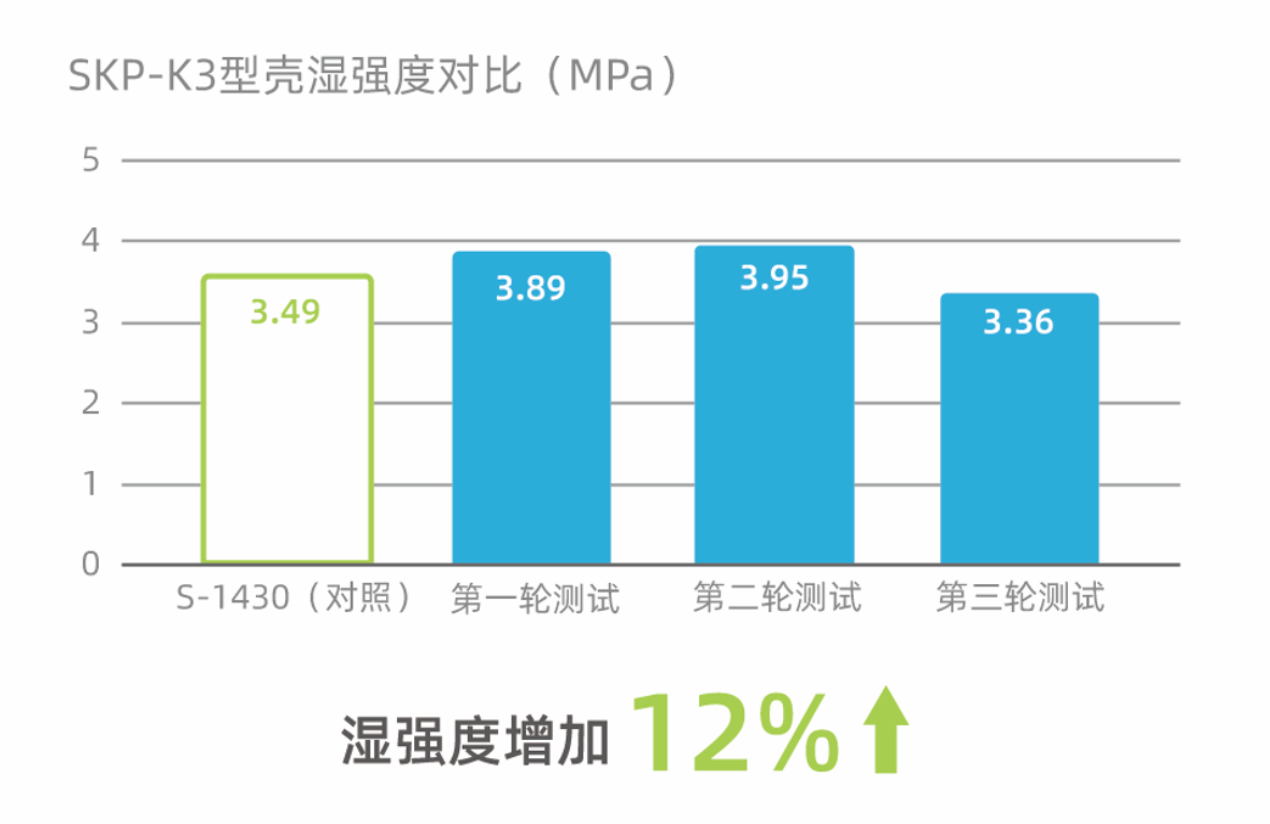

溃散性的提升并不以牺牲制壳强度为代价。SKP-K3型在制壳阶段的湿强度与常规产品相当，能够满足制壳操作与搬运的强度要求，有效降低浇注过程中的型壳开裂风险。

小成本增幅，大综合效益

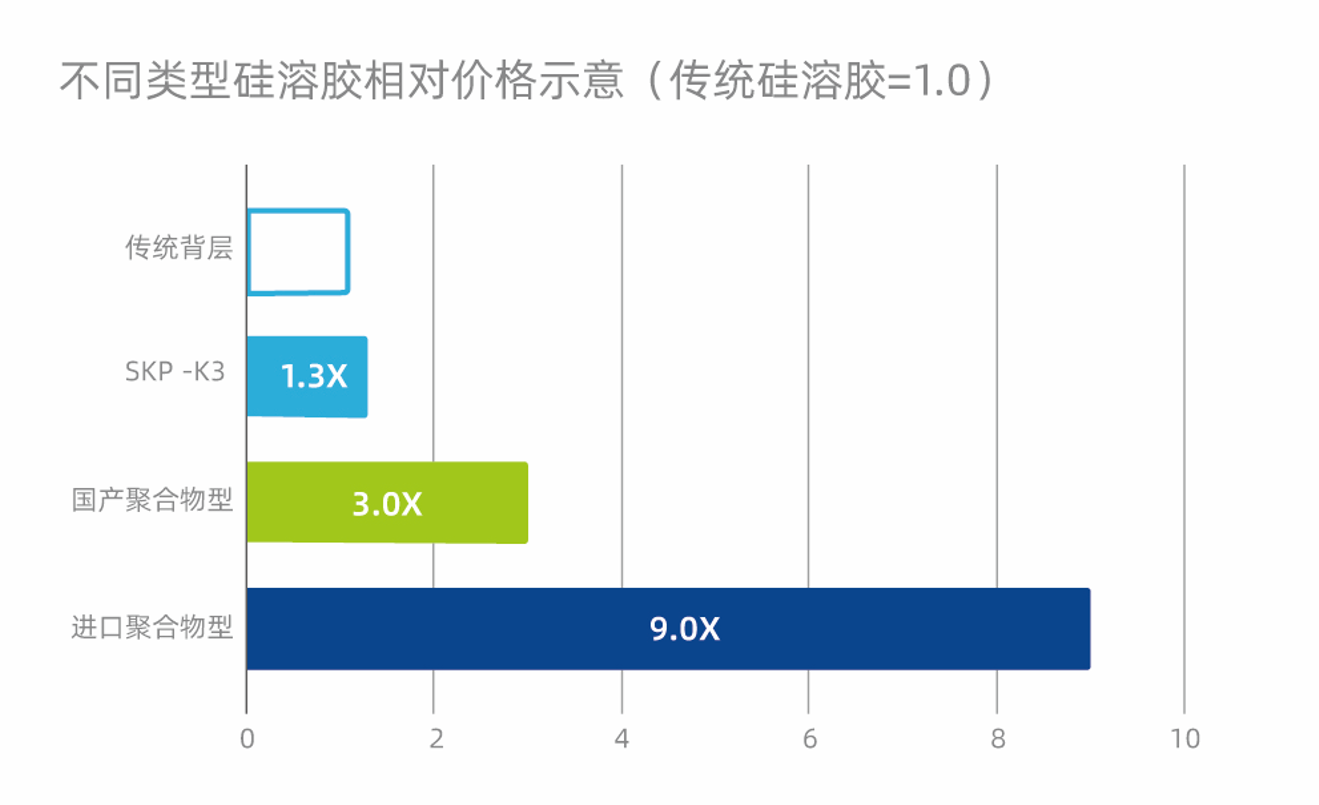

以常规背层硅溶胶价格为1.0作为基准，SKP-K3型以较小的成本增幅即可获得高溃散性能，综合清砂工时节约与铸件良率提升，可带来可观的生产效益。

惠尔特SKP-K3型硅溶胶带来的改变，不仅体现在型壳溃散性能的提升，更在于优化清砂工序、降低铸件损伤风险。减少清砂工时、降低人工投入、提升铸件成品率，是客户在实际生产中获得的切实收益。

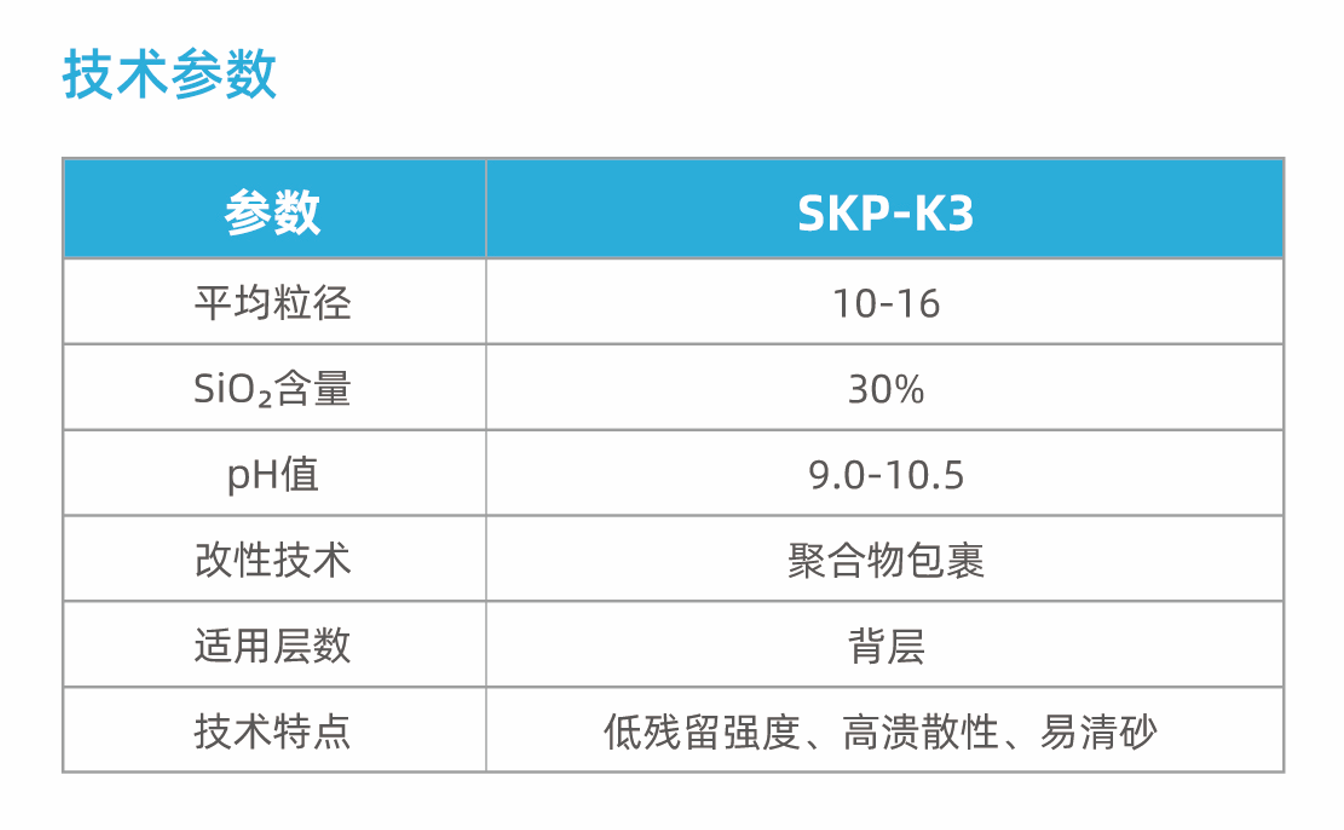

依托近三十年行业经验，惠尔特全新推出SKP-K3背层高溃散性硅溶胶。采用自主研发的聚合物包裹+造孔技术，在保证制壳强度的前提下大幅降低残留强度，为精密铸造行业提供一种全新的背层材料选择。

※ 以上数据来源于实验室及量产对比测试，实际效果可能因原料、环境及工艺差异而有所不同，建议结合实际工况验证使用。
